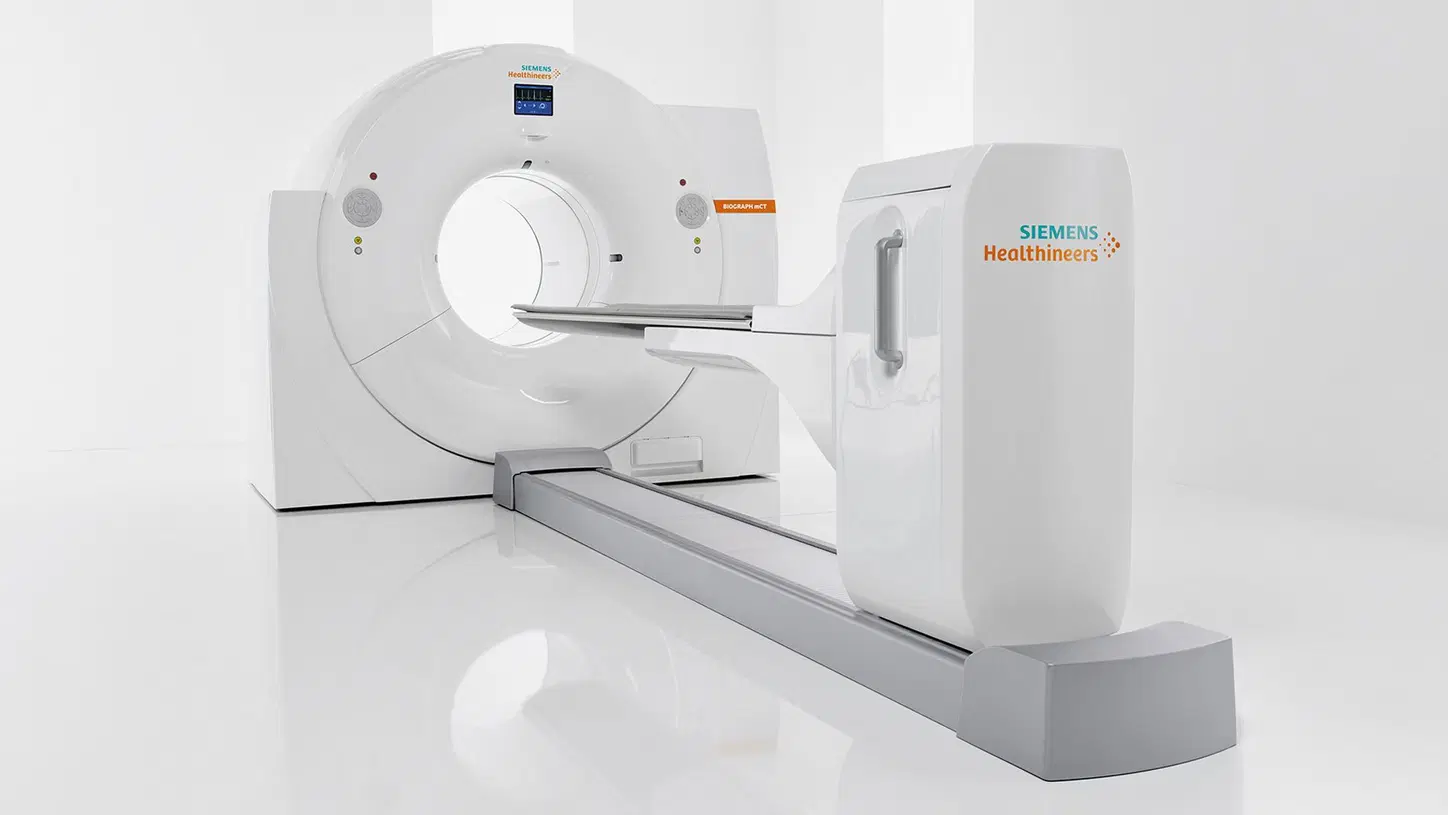

ПЭТ-КТ SIEMENS BIOGRAPH MCT

Biograph mCT — это комбинированные системы ПЭТ со спиральным рентгеновским компьютерным томографом серии Definition AS c 20, 40, 64 и 128 срезами. Полностью интегрированный гентри включает в себя детекторы и электронику подсистем КТ и ПЭТ. Предназначены для диагностики в области онкологии, кардиологии и неврологии. Может использоваться как КТ с высоким разрешением в сочетании с ПЭТ высокой четкости, так и в качестве диагностического КТ — выбор за вами.

Особенности:

Технологии Biograph mCT

Детекторы OptisoHD

Для ПЭТ-визуализации в томографе Biograph используется кольцевая система с набором детекторов на основе оксиортосиликата лютеция (LSO). Эта система обеспечивает трехмерное сканирование и позволяет получать 81 срез в аксиальном поле обзора размером 16,2 см (и 109 срезов с опцией True V – 21,6 см) толщиной 2 мм.

Эффективность работы ПЭТ-системы в большой степени зависит от сцинтилляционных свойств материала кристаллов детектора. Благодаря малому времени затухания излучения (40 нс) и максимально возможной плотности, кристаллы на основе LSO обеспечивают наилучшее сочетание рабочих характеристик из всех известных на сегодняшний день сцинтилляторов для ПЭТ.

Технология HI-REZ

Технология HI-REZ — заключает в себе способность оксиортосиликата лютеция генерировать на выходе мощный световой поток, благодаря чему отдельные кристаллы детектора можно делать очень маленькими, которые обеспечивают исключительное изометрическое пространственное разрешение (улучшение на 250%) без каких-либо потерь чувствительности.

True V

True V — дополнительное кольцо детекторов расширяет поле обзора в аксиальном направлении на 33%, что увеличивает скорость регистрации импульсов более чем на 70%. Это обеспечивает широкие возможности для выбора технических параметров исследования, позволяя снижать либо дозу, либо время сканирования на 50%.

True C

True C — высококачественный алгоритм поправки на рассеяние. Уникальная система расчета рассеянного излучения, которое возникает в соседних с исследуемым органом тканях. Улучшает изображение, делает его контрастнее и четче, облегчая диагностику.

Времяпролетная технология — TOF

Времяпролетная технология (TOF) позволяет измерять фактическую разницу во времени между моментами регистрации каждого фотона по схеме совпадений. Эта дополнительная информация о разнице во времени позволяет точнее локализовать событие в небольшом интервале вдоль каждой линии отклика. Улучшение локализации каждого события на основе времяпролетной технологии уменьшает уровень шума в реконструированном изображении.

HD•PET

В традиционной ПЭТ используются одни и те же принципы реконструкции по всему полю обзора, не учитывающие геометрию детектора и смещение линий отклика. Результатом становится появление расплывчатых краев и усиление искажений по мере удаления от центра поля обзора. В алгоритмах реконструкции ПЭТ высокой четкости (HD•PET) используются миллионы точно замеренных функций рассеяния точки. На основе измеренных функций рассеяния точки система ПЭТ высокой четкости по сути располагает линиями отклика в их фактическом геометрическом положении, что многократно снижает размытость и искажения в изображении. Позволяет достигать однородного по всему полю зрения пространственного разрешения 2 мм.

ultra HD•PET

Объединив технологию ПЭТ высокой четкости (HD•PET) с времяпролетной технологией (TOF), компания Siemens Healthineers сумела добиться 4-кратного повышения отношения сигнал/шум, превосходной контрастности и однородного разрешения по всему полю обзора.

FlowMotion

Технология FlowMotion™ Siemens, реализованная на системах ПЭТ/КТ, меняет представление о ПЭТ исследовании. Теперь сбор ПЭТ-данных проводится при непрерывном движении стола. Это позволяет задавать оптимальные параметры сбора и реконструкции данных для исследуемых анатомических областей произвольной протяженности, не ограничиваясь размерами аксиального поля зрения (размерами «кровати»), что обеспечивает лучшую детализацию каждого органа, оптимизацию времени исследования и времени подготовки к исследованию. Получать более точные и воспроизводимые количественные результаты, т.к. при непрерывным движением стола достигается равномерность шума вдоль оси и повышается контрастность изображений. Снижать лучевую нагрузку при КТ исследованиях, т.к. теперь область исследования может быть точно ограничена и ее размеры не должны быть кратны размерами аксиального поля зрения ПЭТ детекторов.

Технические характеристики:

Подсистема КТ:

• Конструкция закрытый
• Генератор, кВт 80 (100 у моделей с 64 и 128 срезами)
• Рентген-трубка Straton
• Ток на трубке, 20 — 800 мА;
• Поле обзора 50-78 см;
• Толщина среза 2 мм;
• Апертура гентри, см 70;
• Угол поворота гентри +/- 30 град.;
• Модернизация от 20 до 40, 64, 128 срезов без замены гентри – прямо на месте;
• Скорость вращения от 0,5 с за один оборот. У модели Definition AS 128 slice – скорость вращения 0,3 секунды;
• Снижение артефактов от металлических имплантов - технология Dual Energy;
• Имеется возможность выбрать систему охлаждения – масляно-воздушную или масляно-водяную;
• Максимальный диапазон сканирования – 200 см;
• Диапазон вертикального перемещения 48 — 92 см;
• Сканируемый горизонтальный диапазон 160- 200 см;
• Точность позиционирования при максимальной нагрузке ± 0,25 мм;
• Вес, кг 2300;
• Габариты, см1990 * 1170 * 2314;
• Максимальный вес пациента, кг 195.

Подсистема ПЭТ:

• Чувствительность в центре 9,5 имп/с кБк;
• Разрешение изображений 87 мм3;
• Количество плоскостей изображений 81 (с опцией True V – 109);
• Размер аксиального поля обзора 16,2 см (с опцией True V – 21,6);
• Толщина среза 2 мм.
